AD3012 thuộc dòng ngoài trời của ADREAM, nên chỉ số màu CRI>80, không phải mức CRI của đèn trong nhà.
Thông số nhanh


| Mục | AD3012 |
|---|---|

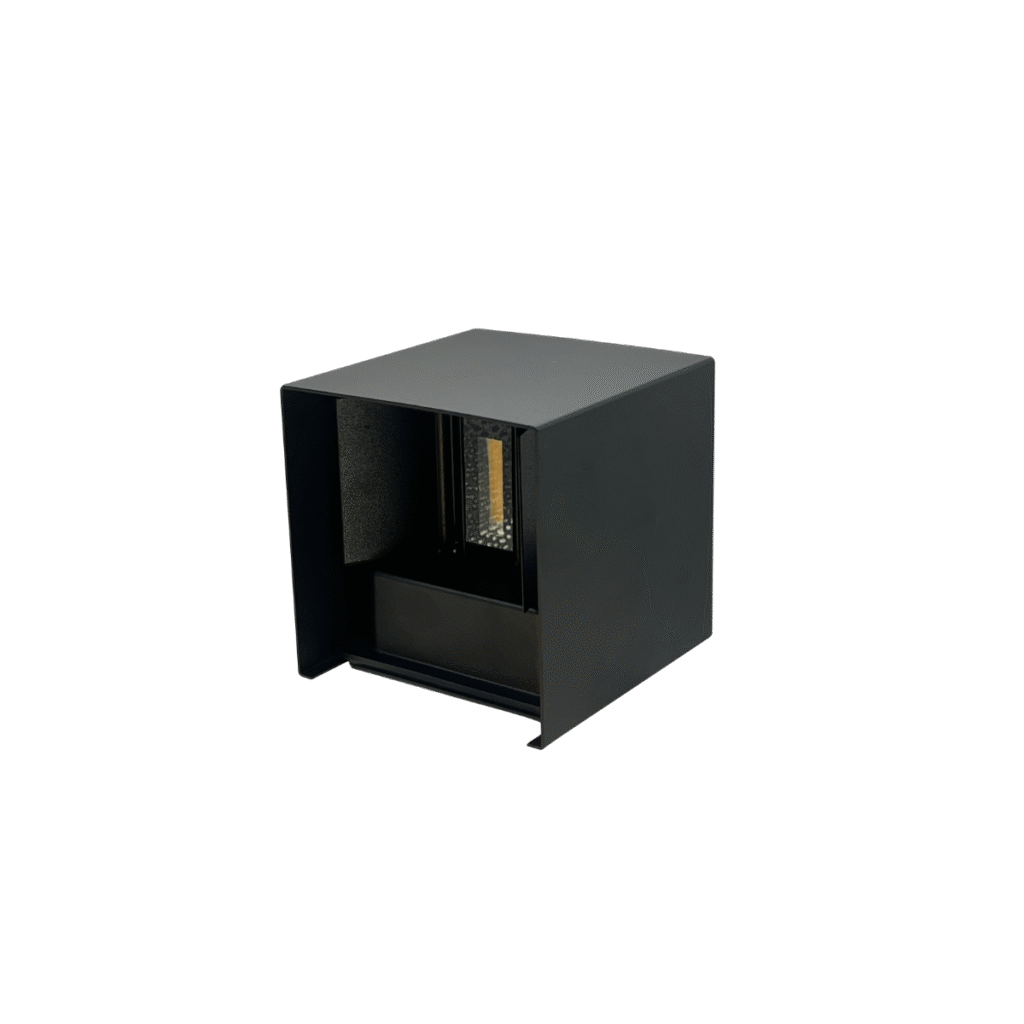

| Kiểu đèn | Đèn hắt tường 2 đầu vuông, ngoài trời |
| Công suất | 2×5W (tổng 10W) |
| Góc chiếu | 24° |
| Kích thước | 100×100 mm |
| Thân | Nhôm đen |
| Chip | Bridgelux |
| Ánh sáng | 3000K |
| Chỉ số màu, cấp bảo vệ | CRI>80 (dòng ngoài trời), IP65 |
| Điện áp | 24VDC/220VAC |
| Hiệu suất | 100-150 lm/W |
IP65 nghĩa là kín bụi hoàn toàn (số 6) và chịu được tia nước phun (số 5). CRI (chỉ số hoàn màu) đo độ trung thực của màu vật dưới đèn, theo thang 100. Chỉ số lm/W là lumen trên mỗi W, tức hiệu suất của đèn. Với 10W, đèn cho khoảng 1.000 đến 1.500 lm tổng (số ước tính).
Đèn hắt tường 2 đầu vuông khác đèn một hướng ở đâu
Đèn một hướng chỉ cho một vệt, ví dụ AD308 bản 5W. Đèn hai hướng như AD3012 cho vệt ở cả hai phía, nên một đèn nhấn được một dải tường dài hơn. Hộp vuông 100×100 mm hợp tường phẳng và góc vuông của mặt tiền hiện đại.
Các mã trong dòng này
| Mã | Công suất | Góc chiếu | Kích thước | Chip | Ánh sáng | IP | CRI | Điện áp |
|---|---|---|---|---|---|---|---|---|
| AD3012 | 2×5W | 24° | 100×100 mm | Bridgelux | 3000K | IP65 | CRI>80 | 24VDC/220VAC |
Đèn này dùng ở đâu
Đèn lắp nổi trên tường, dùng làm đèn hắt tường ngoài nhà ở độ cao khoảng 2 m (gợi ý). Ba ảnh dưới đây là ảnh phối cảnh minh họa.
Hai bên cổng nhà phố

Hai đèn thân đen vuông đặt đối xứng trên hai mảng tường kem hai bên cánh cổng trượt đen, cùng độ cao. Mỗi đèn cho một vệt sáng lên và một vệt xuống trên tường, không đèn nào chiếu thẳng ra đường. Dưới chân tường có cây bụi và hoa cẩm tú cầu.
Hai bên cửa ra ban công

Hai đèn thân đen vuông nằm hai bên khung cửa kính trượt, cùng độ cao, trên tường ốp đá kem. Mỗi đèn hắt một vệt lên và một vệt xuống mặt đá. Phía trước là sân thượng có lan can kính.
Tường đá bờ hồ bơi

Bốn đèn hắt tường biệt thự xếp thẳng hàng trên tường đá, cách đều nhau, cùng độ cao. Mỗi đèn cho hai vệt hình quạt, một lên một xuống, làm nổi mặt đá. Ánh sáng còn in vệt phản chiếu lên mặt nước hồ bơi phía trước.
Vì sao chọn thông số này
Góc chiếu 24°. Chùm sáng hẹp, nên vệt gọn và loe dần khi đi xa đèn. Bề rộng chùm D = 2 × h × tan(12°), khoảng 0,43 × h, với h là khoảng đi ra khỏi đèn (tính theo công thức hình học). Đèn ở độ cao 2,2 m, mái hiên cao 3 m thì vệt đi lên dài 0,8 m và rộng khoảng 0,34 m ở sát mái. Trên tường, vệt có hình quạt, nên số này chỉ để ước lượng.
Hai đầu 5W. Mỗi hướng sáng 5W, tổng 10W. Công suất vừa phải, đủ để vệt sáng rõ mà không làm cháy sáng cả mảng tường nhỏ.
3000K. Màu vàng ấm, hợp tường sơn kem, gạch, đá.
IP65 và nguồn. Đèn có hai kiểu cấp điện: 24VDC cần bộ đổi nguồn, 220VAC nối thẳng điện lưới. Khi đặt hàng, anh/chị ghi rõ kiểu nào để chọn đúng loại trước khi đi dây.
Cách bố trí
- Đặt đối xứng. Hai đèn hắt tường 2 đầu vuông hai bên cổng hoặc cửa, cùng độ cao, cho các vệt cân nhau.
- Độ cao khoảng 2 m. Vệt lên chạm mái hiên, vệt xuống chạm nền, đèn không ở tầm mắt người đứng.
- Khoảng cách theo vệt. Muốn vệt chạm nhau thì hai đèn cách 1 m cần đi ra chừng 2,4 m (1 ÷ 0,425). Muốn từng vệt rõ riêng thì để cách nhau hơn.
- Không hắt vào chỗ ngồi. Với đèn ở hiên, không để chùm sáng rơi thẳng vào ghế hay cửa sổ nhà bên.
Lắp đặt và dùng cho bền
- Chọn đúng điện áp 24VDC hay 220VAC trước khi đi dây. Sai điện áp là lỗi hay gặp.
- Đèn IP65 chịu mưa tạt và tia nước, nhưng chưa dành cho chỗ ngâm nước. Khe đấu dây nên quay xuống và trét keo kín.
- Lau mặt đèn bằng khăn ẩm khi đèn đã nguội. Bụi bám làm vệt sáng mờ dần.
- Bảo hành. 2 năm, trong đó năm đầu đổi mới và năm thứ hai thay phụ kiện, theo chính sách bảo hành ADREAM.
Hỏi nhanh, đáp gọn
Đèn hắt tường 2 đầu ngoài trời là đèn nào của ADREAM? AD3012 là bản hộp vuông 100×100 mm. AD3040 và AD3045 cũng là đèn hai đầu nhưng dáng bán nguyệt và trụ tròn.
AD3012 có phải đèn ngoài trời chống nước không? Có, cấp IP65, chịu tia nước. Không dùng cho chỗ ngập nước.
Có chỉnh được góc chiếu không? Góc chiếu của đèn là 24°. Cần nghiêng đèn thì anh/chị hỏi ADREAM trước khi chọn vị trí.
Mời đo thử
Tại showroom ADREAM có máy đo ánh sáng để anh/chị tự đo vệt sáng. Anh/chị cũng có thể mang ảnh mặt tiền hoặc mặt bằng sân đến, hoặc gửi cho ADREAM để nhận lại phương án bố trí, có đủ vị trí và số lượng đèn.
