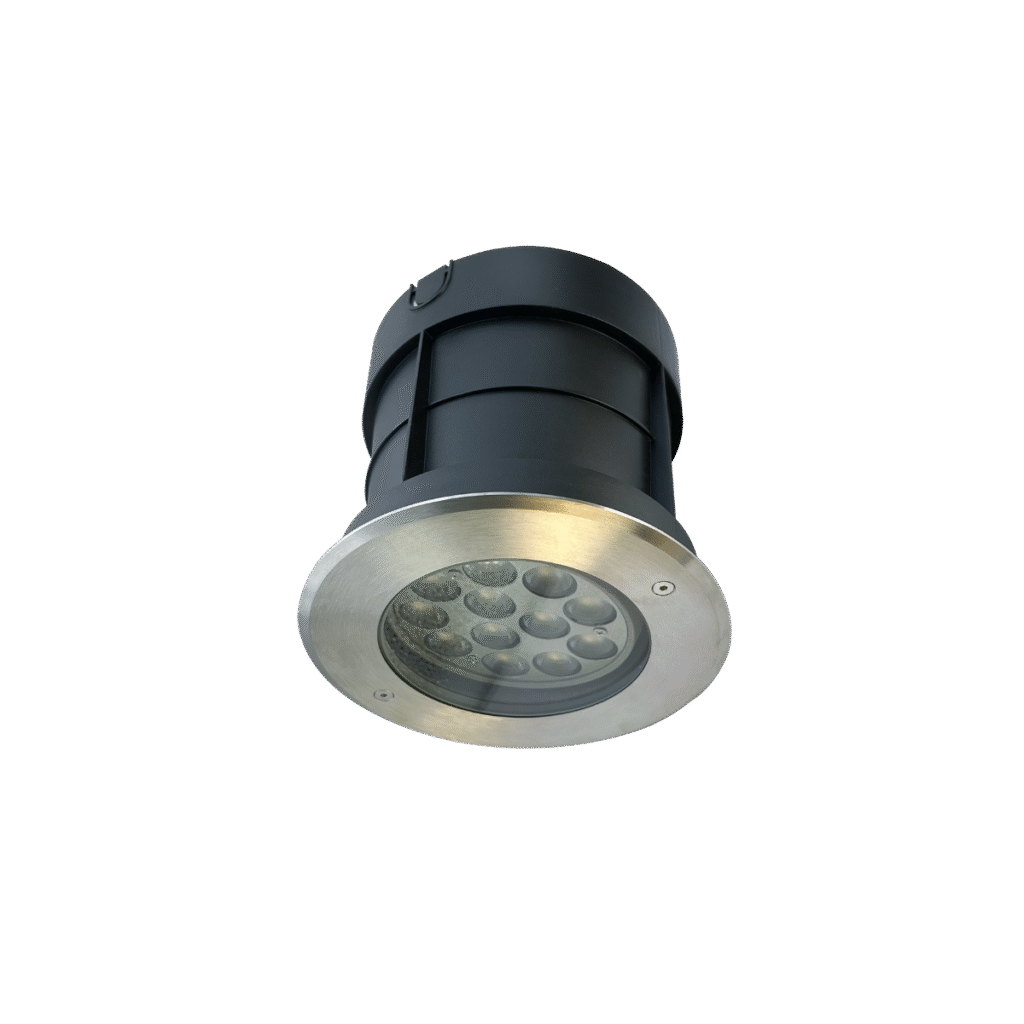

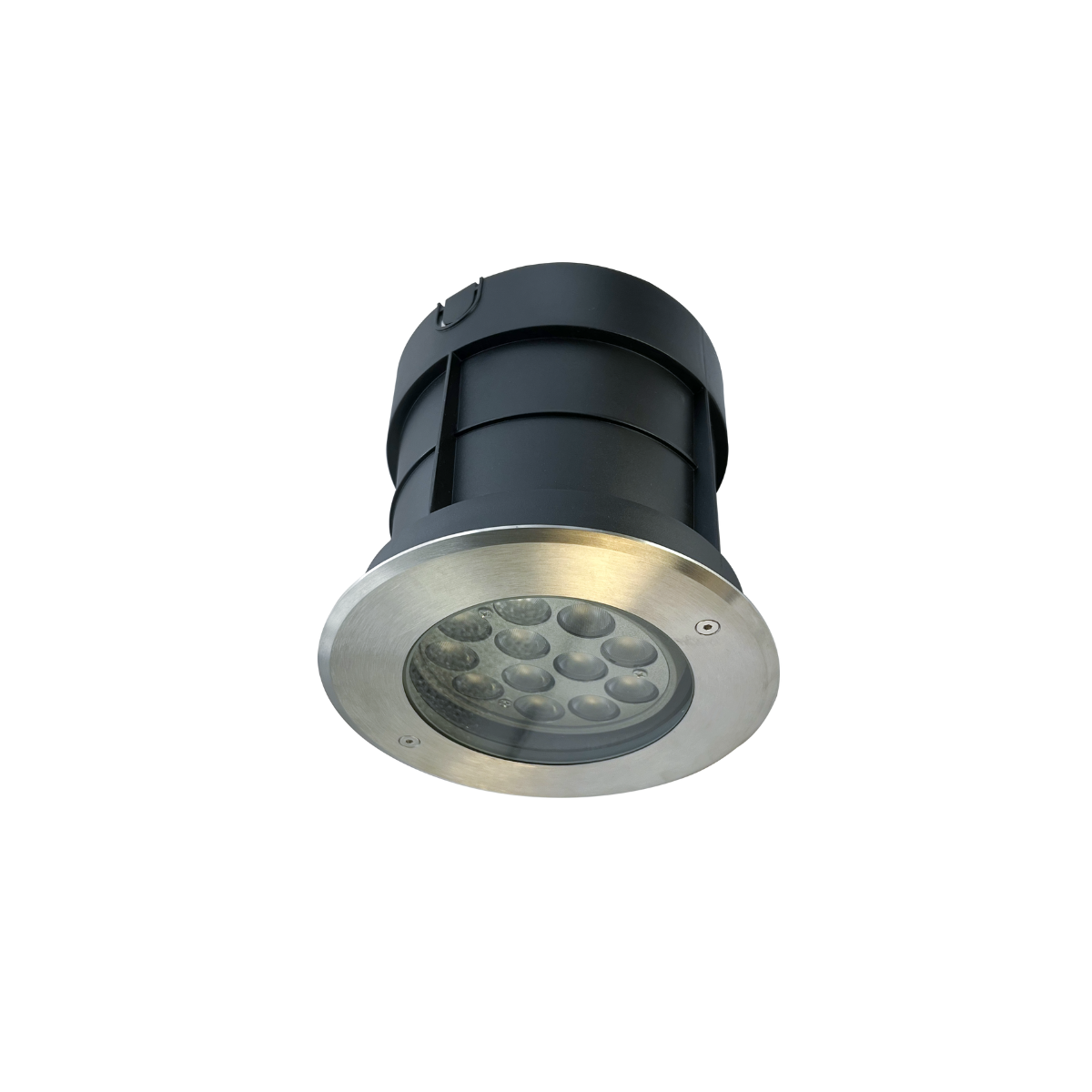

Thông số nhanh

| Mục | AD-02 (9W, 12W, 18W) |
|---|---|
| Kiểu đèn | Đèn LED âm đất ngoài trời, có chỉnh hướng |
| Công suất | 9W, 12W hoặc 18W |
| Góc chiếu | 15° (bản 9W); 30° (bản 12W, 18W) |
| Kích thước | D130 × 140 mm (9W); D200 × 170 mm (12W, 18W) |
| Lỗ khoét | Ø120 mm (9W); Ø147 mm (12W); Ø187 mm (18W) |
| Chip, ánh sáng | CREE, 3000K |
| Chỉ số màu, cấp bảo vệ | CRI>80 (dòng ngoài trời), IP68 |
| Điện áp | 24V (9W); 24VDC hoặc 220VAC (12W, 18W) |
| Chất liệu | Inox 304 và nhôm đúc |
IP68 là kín bụi hoàn toàn và chịu ngâm nước theo điều kiện nhà sản xuất công bố. CRI (chỉ số hoàn màu) trên 80 là mức của dòng ngoài trời. CREE là hãng chip LED, tức con chip phát sáng.
Các mã trong dòng này
| Mã | Công suất | Góc chiếu | Kích thước | Lỗ khoét | IP | Điện áp |
|---|---|---|---|---|---|---|
| AD-02/09W | 9W | 15° | D130 × 140 mm | Ø120 mm | IP68 | 24V |
| AD-02/12 | 12W | 30° | D200 × 170 mm | Ø147 mm | IP68 | 24VDC hoặc 220VAC |
| AD02/18 | 18W | 30° | D200 × 170 mm | Ø187 mm | IP68 | 24VDC hoặc 220VAC |
Đèn chiếu cây âm đất chỉnh hướng khác đèn cắm đất ở đâu
Đèn âm đất nằm ngang mặt lát, ban ngày chỉ thấy một vòng inox, nhưng hố phải làm từ lúc lát nền. Đèn chiếu cây cắm đất như AD3006 dời chỗ dễ hơn khi chưa chốt vị trí. Chọn âm đất khi sân đã có bản vẽ rõ và muốn mặt sân gọn.
Đèn này dùng ở đâu
Trong đèn chiếu sáng cảnh quan, loại rọi từ dưới lên cho ánh sáng đi cao theo chiều đứng, hợp để làm nổi thân cây, chân tường và vân đá. Ba ảnh dưới đây là phối cảnh minh họa, mã cụ thể xem ở bảng trên.
Gốc cây giữa sân vườn

Trong ảnh, ba đèn âm đất, dùng như đèn chiếu gốc cây, nằm quanh gốc một cây lớn trên bãi cỏ, mỗi đèn nghiêng vào thân và rọi lên cành rồi lên tán lá. Khoảng cách từ đèn đến thân chỉ là ví dụ để thử, vị trí thật chốt theo mặt bằng. Chùm 15° của bản 9W hợp thân cao, chùm 30° hợp tán rộng.
Chân tường đá sân trong

Bốn đèn xếp một hàng sát chân tường đá, mỗi đèn kéo một dải sáng hẹp lên cao, làm lộ vân đá. Đặt đèn xa tường thì mảng tường chỉ sáng phẳng. Không quay chùm vào cửa kính, và không đặt đèn ngay trên lối đi chính.
Chân cột hiên nhà

Hai đèn nằm trên nền lát trước chân hai cột của hiên, mỗi đèn rọi một vệt sáng dọc thân cột lên mép mái. Hai cột đối xứng hai bên cửa chính nên nhìn từ sân vào thấy cân.
Vì sao chọn thông số này
Góc 15° và 30°. Theo công thức hình học, vệt sáng rộng bằng 2 × khoảng cách × tan nửa góc. Cách vật 2 m, góc 15° cho vệt rộng khoảng 0,53 m, góc 30° cho khoảng 1,07 m (chưa phải số đo thực tế).
Công suất. Bản 12W có hiệu suất 100 đến 150 lm/W, nên cho khoảng 1.200 đến 1.800 lm (số ước tính). Bản 9W hợp thân cây, bản 12W và 18W hợp cây lớn và tường cao. Hai bản cùng cỡ D200 × 170 mm nhưng lỗ khoét khác nhau.
Chỉnh hướng. Cả ba mã có chỉnh hướng, nghĩa là nghiêng được chùm sáng khỏi phương thẳng đứng khi cây hay tường không nằm ngay trên đèn. Cần biết góc nghiêng tối đa thì anh/chị hỏi ADREAM khi tính vị trí đèn.
Điện áp. Bản 9W chạy 24V, cần bộ đổi nguồn. Bản 12W và 18W có hai kiểu: 24VDC cần bộ đổi nguồn, 220VAC nối thẳng điện lưới. Khi đặt hàng, anh/chị ghi rõ kiểu nào.
Cách bố trí
- Chốt vị trí đèn từ lúc lát nền, vì hố phải làm trước, và chừa chỗ thoát nước dưới đáy hố.
- Không lắp ở chỗ ô tô đi qua.
- Nghiêng chùm sáng vào thân cây hay mảng tường, đặt đèn gần chân vật cần rọi.
- Không quay chùm vào cửa kính hay hướng người đi, vì người đi nhìn xuống sẽ thấy mặt đèn.
Lắp đặt và dùng cho bền
- Khoét lỗ đúng bảng: Ø120 mm cho 9W, Ø147 mm cho 12W, Ø187 mm cho 18W.
- Cắt điện khi lắp, và dùng đúng điện áp ghi trên đèn. Bản 24VDC phải qua bộ đổi nguồn.
- Lau mặt kính bằng khăn mềm, kiểm gioăng và mối nối sau mùa mưa.
- Bảo hành. 2 năm, trong đó năm đầu đổi mới và năm thứ hai thay phụ kiện, theo chính sách bảo hành ADREAM.
Hỏi nhanh, đáp gọn
Đèn âm đất rọi cây dùng cỡ nào? Bản 9W góc 15° hợp thân cây cao hay cột. Bản 12W và 18W góc 30° hợp cây lớn và tường cao. ADREAM tính theo chiều cao thật.
Đèn âm đất ngoài trời IP68 có chống nước không? Có, đèn đạt IP68. Hố lắp vẫn cần chỗ thoát nước.
Bản 12W và 18W khác nhau chỗ nào? Cùng cỡ D200 × 170 mm và cùng góc 30°. Khác công suất và lỗ khoét: Ø147 mm cho 12W, Ø187 mm cho 18W.
