Nối góc ba ray nam châm ADR-NGB: tách nhánh chữ T

Nối góc ba ray nam châm ADR-NGB là phụ kiện để một tuyến ray tách thêm một nhánh, giống ngã ba trên đường. Phụ kiện màu đen, chạy điện 48VDC cùng hệ ray, kích thước là W40 × H27,5 × L40 mm.

Thông số chính

  • Tên gọi: Phụ kiện nối góc ba
  • Dạng: Chữ T, nối ba hướng ray
  • Kích thước: W40 × H27,5 × L40 mm
  • Vỏ: Đen
  • Điện áp: 48VDC
  • Dùng cho: Hệ ray nam châm ADREAM

Bảo hành: 3 năm, trong đó 2 năm đầu đổi mới
Tư vấn chọn đèn, báo giá: gọi hoặc Zalo 0966 868 332

Mô tả sản phẩm

Nối góc ba ray nam châm ADR-NGB màu đen cùng trần cửa hàng có tuyến ray rẽ nhánh chữ T (phối cảnh minh họa dòng sản phẩm)
Nối góc ba ray nam châm ADR-NGB màu đen cùng trần cửa hàng có tuyến ray rẽ nhánh chữ T (phối cảnh minh họa dòng sản phẩm)

Thông số nhanh

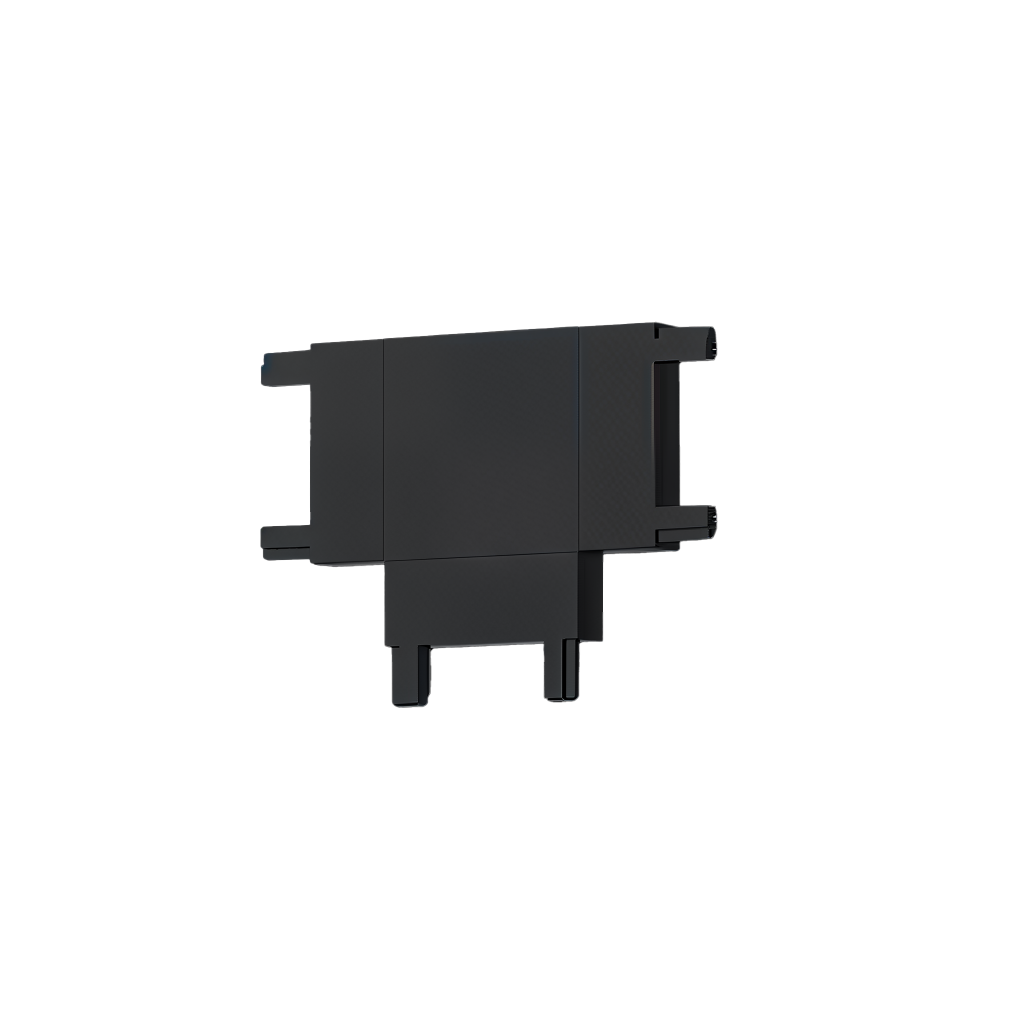

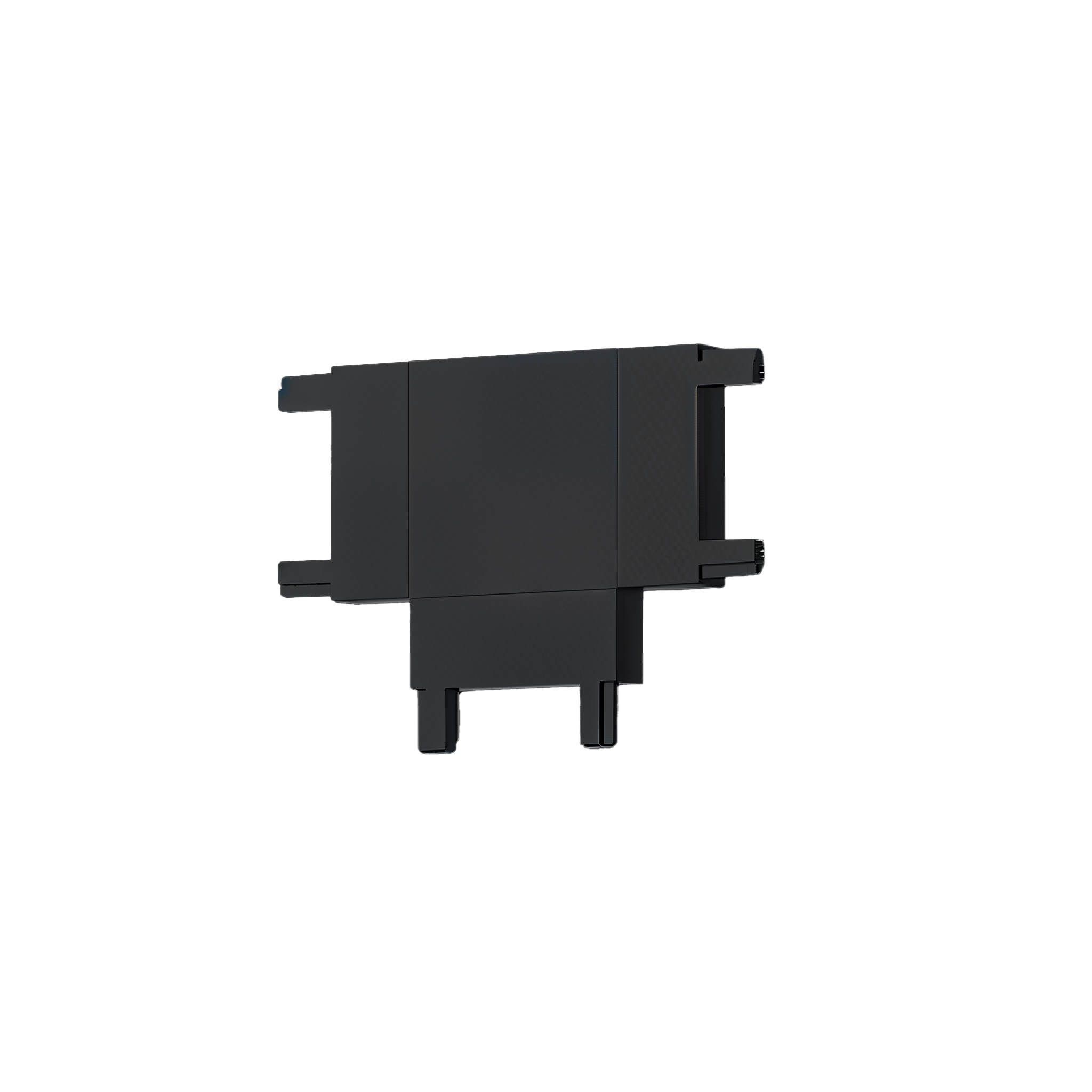

Phụ kiện nối góc ba ADR-NGB, ảnh sản phẩm
Phụ kiện nối góc ba ADR-NGB, ảnh sản phẩm
MụcADR-NGB
Tên gọiPhụ kiện nối góc ba
DạngChữ T, nối ba hướng ray
Kích thướcW40 × H27,5 × L40 mm
VỏĐen
Điện áp48VDC
Dùng choHệ ray nam châm ADREAM

48VDC là điện một chiều 48 vôn, mức điện áp thấp của cả hệ ray nam châm. Ray nổi 220V mã ABTR là hệ khác, phụ kiện không lắp lẫn.

Các mã trong dòng này

MãTên gọiDạngKích thướcĐiện áp
ADR-NGBPhụ kiện nối góc baChữ TW40 × H27,5 × L40 mm48VDC

Bài này chỉ nói về ADR-NGB. Chỗ ray rẽ vuông hoặc cắt nhau dùng phụ kiện khác, xem phần bài liên quan.

Đèn này dùng ở đâu

Nối góc ba ray nam châm không phát sáng. Việc của nó là cho ray đi tiếp và rẽ thêm một nhánh. Hai ảnh dưới là phối cảnh minh họa. Ray trong ảnh là ray đen bắt nổi trên trần.

Cửa hàng thời trang, trục ray có một nhánh rẽ

Cửa hàng thời trang có tuyến ray đen trên trần rẽ một nhánh sang phải tại chỗ nối góc ba ADR-NGB, sáu đèn rọi, ánh sáng rơi lên ba giá áo sơ mi (phối cảnh minh họa)
Cửa hàng thời trang có tuyến ray đen trên trần rẽ một nhánh sang phải tại chỗ nối góc ba ADR-NGB, sáu đèn rọi, ánh sáng rơi lên ba giá áo sơ mi (phối cảnh minh họa)

Một tuyến ray đen chạy trên trần từ phía xa của cửa hàng về phía gần, đến một chỗ nối thì tách một nhánh sang bên phải. Tuyến chính có bốn đèn rọi: hai đèn ở phía xa chỗ nối, hai đèn ở phía gần. Nhánh bên phải có hai đèn. Phía dưới là ba giá treo áo sơ mi. Ánh sáng ấm rơi lên các giá áo và để lại hai vầng sáng trên tường sau giá giữa, hai vầng nữa trên tường bên phải. Các đèn đều cách chỗ nối một đoạn, vì cần ray liền để bám.

Phòng khách rộng, nhánh ray về phía tường tranh

Phòng khách có ray nam châm rẽ nhánh nối góc ba ADR-NGB rọi hai bức tranh (phối cảnh minh họa)
Phòng khách có ray nam châm rẽ nhánh nối góc ba ADR-NGB rọi hai bức tranh (phối cảnh minh họa)

Tuyến chính chạy chéo qua trần phòng khách và không gắn đèn. Nhánh ngắn rẽ ra phía bức tường treo hai bức tranh lớn. Hai đèn trên nhánh, mỗi đèn rọi một bức tranh. Vệt sáng rơi ở phần trên tranh. Ghế sofa bên dưới không bị rọi thẳng.

Vì sao chọn thông số này

Chọn theo hình dạng tuyến. Tuyến thẳng dùng nối thẳng, tuyến đổi hướng dùng nối góc, tuyến cần thêm nhánh giữa chừng dùng nối góc ba.

Chiều cao 27,5 mm. Khớp nối âm trần cao 52,6 mm, gần gấp đôi 27,5 mm. Anh/chị đừng tự lắp lẫn, ADREAM kiểm theo loại ray khi lên phương án.

Công suất nguồn. Thêm nhánh là thêm đèn. Tuyến chính 4 đèn 12W cộng nhánh 2 đèn 12W là 72W, nguồn 100W đủ dùng. Đây là cách tính gợi ý, mỗi công trình ADREAM tính lại theo bản vẽ.

Cách bố trí nối góc ba ray nam châm

  • Đánh dấu chỗ tách nhánh trên bản vẽ đèn ray nam châm, ghi số thanh ray từng đoạn trước khi đặt hàng. Chỗ nối góc ba nên có ký hiệu đèn ray nam châm riêng để thợ đếm đúng.
  • Mỗi chỗ tách nhánh dùng một nối góc ba, nên đếm phụ kiện bằng cách đếm chỗ rẽ.
  • Giữ đèn cách chỗ nối một đoạn để đèn bám vào ray liền.
  • Nhánh rọi tranh hay kệ thì được, nhưng không rọi thẳng vào ghế sofa và không đặt đèn trên đầu giường.

Lắp đặt và dùng cho bền

  • Ngắt điện trước khi lắp. Phần đấu 220V vào bộ đổi nguồn do thợ điện làm.
  • Hệ ray chạy 48VDC, không nhầm với ray nổi 220V mã ABTR.
  • Chỉ lau bằng khăn khô, mềm khi đã tắt nguồn.
  • Bảo hành. 3 năm, trong đó 2 năm đầu đổi mới, theo chính sách bảo hành ADREAM.

Hỏi nhanh, đáp gọn

Nối góc ba khác nối góc vuông ở chỗ nào? Nối góc vuông đổi hướng ray một lần. Nối góc ba giữ trục ray đi tiếp và mở thêm một nhánh.

Một tuyến ray nam châm chia nhánh được không? Được. Nhánh nào cũng có đèn, nên phải cộng công suất mọi nhánh rồi mới chọn nguồn.

Cách bố trí đèn ray nam châm đẹp khi có nhánh rẽ? Giữ trục ray chính chạy dọc tường hoặc dãy kệ, cho nhánh rẽ ra phía tường tranh, và để mỗi đèn cách chỗ nối một đoạn. Nhánh nào cũng có đèn thì cộng công suất mọi nhánh.

Cách thi công đèn ray nam châm có khó không? Phần ghép ray và phụ kiện làm lúc lắp ray, trước khi hoàn thiện trần. Phần đấu điện do thợ điện làm.

Mời đo thử

Showroom ADREAM có máy đo ánh sáng để anh/chị tự đo đèn gắn trên ray. Khi anh/chị gửi mặt bằng, ADREAM vẽ tuyến ray, đếm số chỗ rẽ nhánh và đề xuất phụ kiện cho từng chỗ.
